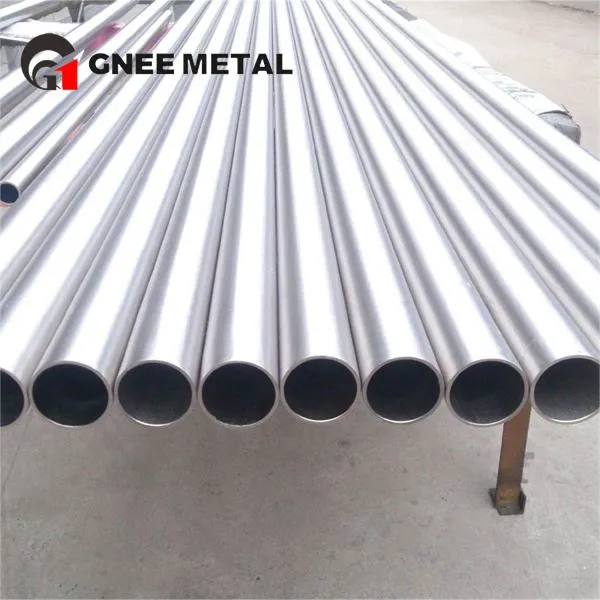

ASTM B338 Cijevi od legure titana
Ova specifikacija pokriva 28 razreda bešavnih i zavarenih cijevi od legure titana za površinske kondenzatore, isparivače i izmjenjivače topline.
Opis
Šta je ASTM B338?
ASTM B338 je primarna međunarodna specifikacija koja pokriva bešavne i zavarene cijevi od titana i legura titana koje se koriste u površinskim kondenzatorima, isparivačima i izmjenjivačima topline.
Trenutna aktivna verzija je ASTM B338-17(2021) koja uključuje 28 različitih razreda titana i legura titanijuma. Ovaj standard je tehnički ekvivalentan ASME SB-338, što znači da cijevi certificirane prema ASTM B338 također ispunjavaju zahtjeve ASME koda za kotlove i posude pod pritiskom, omogućavajući dvostruku certifikaciju za šire industrijske primjene.
| Ocjena | UNS oznaka | Opis materijala |
|---|---|---|
| Ocjena 1 | R50250 | Nelegirani titanijum |
| Razred 2 | R50400 | Nelegirani titanijum |
| Grade 2H | R50400 | Nelegirani titan (58 ksi min UTS) |
| Ocjena 3 | R50550 | Nelegirani titanijum |
| 7. razred | R52400 | Nelegirani Ti + 0.12-0.25% Pd |
| Grade 7H | R52400 | Nelegirani Ti + Pd (58 ksi min UTS) |
| 9. razred | R56320 | Ti-3Al-2.5V legura |
| 11. razred | R52250 | Nelegirani Ti + 0.12-0.25% Pd |
| 12. razred | R53400 | Ti-0,3Mo-0,8Ni legura |
| 13. razred | R53413 | Legura Ti-0,5Ni-0,05Ru |
| 14. razred | R53414 | Legura Ti-0,5Ni-0,05Ru |
| 15. razred | R53415 | Legura Ti-0,5Ni-0,05Ru |
| 16. razred | R52402 | Nelegirani Ti + 0.04-0.08% Pd |
| Grade 16H | R52402 | Nelegirani Ti + Pd (58 ksi min UTS) |
| 17. razred | R52252 | Nelegirani Ti + 0.04-0.08% Pd |
| 18. razred | R56322 | Ti-3Al-2.5V + 0.04-0.08% Pd |
| Ocena 26 | R52404 | Nelegirani Ti + 0.08-0.14% Ru |
| Grade 26H | R52404 | Nelegirani Ti + Ru (58 ksi min UTS) |
| Ocena 27 | R52254 | Nelegirani Ti + 0.08-0.14% Ru |
| Ocena 28 | R56323 | Ti-3Al-2.5V + 0.08-0.14% Ru |
| Ocena 30 | R53530 | Ti-0.3Co-0.05Pd legura |
| Ocena 31 | R53532 | Ti-0.3Co-0.05Pd legura |
| Ocena 33 | R53442 | Ti-0,4Ni-0,015Pd-0,025Ru-0,15Cr |
| Ocena 34 | R53445 | Ti-0,4Ni-0,015Pd-0,025Ru-0,15Cr |
| Ocena 35 | R56340 | Ti-4,5Al-2Mo-1,6V-0,5Fe-0,3Si |
| Ocena 36 | R58450 | Ti-45Nb legura |
| Ocena 37 | R52815 | Ti-1.5Al legura |
| Ocena 38 | R54250 | Ti-4Al-2.5V-1.5Fe legura |
| Ocena 39 | R53390 | Ti-0,25Fe-0,4Si legura |
Bešavne u odnosu na zavarene: koji biste trebali navesti?
| Parametar | Bešavne titanijumske cijevi | ASTM B338 zavarene titanijumske cijevi |
|---|---|---|
| Manufacturing Process | Rotacijski pirsing + hladno valjanje | Valjanje trake + kontinuirano zavarivanje |
| Tolerancija debljine zida | ±10% tipično | ±5% tipično (konzistentnije) |
| Ograničenje dužine | Ograničeno težinom gredice | Neograničeno (dužine namotaja ili rezanja) |
| Indeks troškova (razred 2) | 1.00 (Osnovna linija) | 0,75–0,85 (15–25% niže) |
| Dostupnost (OD < 50,8 mm) | 6–8 sedmica | 3–4 sedmice |
Zavarene cijevi su sada standard za izmjenjivače topline{0}}hlađene morskom vodom u rasponu OD 12,7 mm – 38,1 mm, pod uvjetom da je zrno vara uklonjeno (hladno vučeno) i testirano 100% vrtložnim strujama prema ASTM E426 ili E309.
Zahtjevi za obavezno testiranje i certifikaciju
| Test | Frekvencija | Kriterijumi prihvatanja |
|---|---|---|
| Test zatezanja | 1 po lotu | Tabela po stepenu (UTS, YS, izduženje) |
| Test spljoštenja | 2 cijevi po seriji | Nema pukotina |
| Test flare | 2 cijevi po seriji | Bez pukotina (samo bešavne) |
| Test prirubnice | 2 cijevi po seriji | Bez pukotina (samo zavareni) |
| Ne-testiranje bez razaranja | 100% | Vrtložna struja ili ultrazvučna po ASTM E426/E213 |
| Hidrostatički test | 100% | Alternativa NDT ako je dogovoreno |
ASTM B338 naspram ASME SB-338: Koja je razlika?
Tehnički: nema.
ASME SB-338 je identičan u hemijskim, mehaničkim i ispitnim zahtjevima kao ASTM B338. Jedina razlika je referenca nadležnosti.
ASTM B338 je citiran u opštim industrijskim specifikacijama (nafta i gas, desalinizacija, energija).
ASME SB-338je citiran u ASME Section VIII, Division 1 codes posude pod pritiskom.
Naša fabrika
Naša fabrika specijalizovana je za preciznu proizvodnju ASTM B338 cevi od legure titanijuma, integrišući preko 18 godina iskustva u bešavnim i zavarenim titanijumskim cevima za globalne izmenjivače toplote, desalinizaciju i aplikacije na moru. Opremljeni naprednim mlinovima za hladno valjanje, automatizovanim linijama za zavarivanje plazmom i 100%-domaćim NDT mogućnostima-uključujući ispitivanje vrtložnim strujama i ultrazvučnim ispitivanjem-, osiguravamo potpunu sljedivost od sirove titanijumske trake ili gredice do gotove cijevi. Sva proizvodnja je dvostruko-certificirana prema ASTM B338 i ASME SB-338, sa izvještajima o ispitivanju mlina za svaku seriju. Od komercijalne čistoće 2. do visokoučinkovitih legura razreda 7, 9 i 12, isporučujemo dosljedan kvalitet, konkurentno vrijeme isporuke i tehničku podršku za OEM proizvođače i inženjerske izvođače širom svijeta.
Naš tim
Naš tim se sastoji od visoko iskusnih metalurga, inženjera zavarivanja i specijalista za proizvodnju sa decenijama kombinovane ekspertize u proizvodnji titanijumskih cevi i obezbeđenju kvaliteta. Od inspekcije sirovog materijala do konačnog ne-destruktivnog ispitivanja, svaki član je posvećen preciznosti, sljedivosti i stalnom poboljšanju. Blisko sarađujemo sa kupcima tokom faze specifikacije kako bismo preporučili najisplativiju ocjenu i metodu proizvodnje, a naši tehnički inženjeri prodaje pružaju-podršku u realnom vremenu za RFQ, inspekcije-treće strane i projektnu dokumentaciju. Bilo da se radi o standardnoj narudžbi kondenzatorske cijevi 2. razreda ili zahtjevima prilagođene legure sa uskim tolerancijama, naš tim isporučuje pouzdana rješenja, na vrijeme i certificirano.
